Blok nosača linearne vodilice
Blok kolica linearne vodilice za HD, ED i RD sustave linearnih tračnica
DLY blokovi linearnih vodilica su precizni blokovi za kotrljanje koji se koriste zajedno s kvadratnim linearnim vodilicama. Podržavaju glatko, stabilno i visoko{1}}kruto linearno kretanje za CNC strojeve, opremu za automatizaciju, laserske strojeve, strojeve za pakiranje, opremu za mjerenje i precizne sustave kretanja.
DLY HD, ED i RD blokovi serija kolica, uključujući četvrtaste blokove, blokove s prirubnicom, blokove niskog-profila i blokove-tipa valjka. Svaka serija dizajnirana je za različitu visinu ugradnje, zahtjeve opterećenja i strukturu stroja.
Blokovi kolica za linearne vodilice za sustave linearnih vodilica HD, ED i RD.
Što je blok nosača linearne vodilice?
Blok kolica linearne vodilice je pokretni blok postavljen na kvadratnu linearnu vodilicu. Čelične kuglice ili valjci kruže unutar bloka, dopuštajući kolicima da se pomiču duž tračnice uz nisko trenje dok nose opterećenje iz radijalnog, obrnuto-radijalnog i bočnog smjera.
U usporedbi s običnim blokovima linearnih ležajeva okruglog-osovina, blok kolica linearnih vodilica pruža veću krutost, bolju stabilnost pozicioniranja i veću sposobnost momentnog opterećenja. Prikladan je za osovine strojeva gdje su točnost, krutost i ponovljivo linearno gibanje važniji od jednostavnog kliznog kretanja.
DLY serija blokova nosača s linearnom vodilicom
DLY nudi nekoliko blok struktura kolica za različite rasporede strojeva.
| Niz | Vrsta bloka | Glavna značajka | Prikladne aplikacije |
|---|---|---|---|
| HDH | Standardni četvrtasti blok kolica | Kompaktna montažna struktura visoke krutosti | CNC strojevi, automatske osi, laserska oprema |
| HDW | Blok kolica s prirubnicom | Šira montažna površina za lakšu montažu | Strojevi za pakiranje, robotska oprema, sustavi za rukovanje |
| EDH | Nisko{0}}profilni četvrtasti blok kolica | Niža visina montaže za kompaktnu opremu | Mala automatizacija, mjerna oprema, ograničene{0}}osovi visine |
| EDW | Blok kolica s prirubnicom-niskog profila | Kompaktna visina sa širom bazom za ugradnju | Lagana automatizacija, platforme za pozicioniranje, kompaktni strojevi |
| RDH | Valjkasti{0}}kvadratni blok kolica | Veća krutost i veća nosivost | Alatni strojevi,-teške sjekire, precizna oprema |
| RDW | Valjkasti{0}}prirubnički blok kolica | Visoka nosivost s montažom na prirubnicu | Automatizacija za-teške uvjete rada, baze strojeva, sustavi vođenja visoke-krutoće |

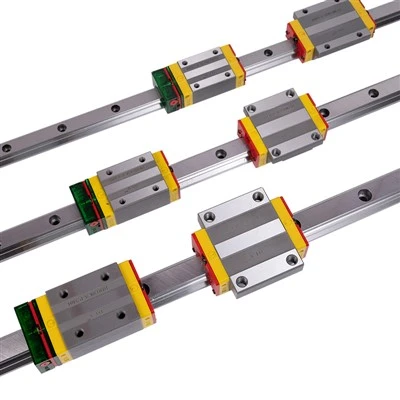

Prikaz proizvoda
Fotografije proizvoda u nastavku prikazuju DLY linearne blokove vodilica u različitim veličinama i strukturama za montažu. Za točan odabir modela, potvrdite širinu tračnice, vrstu kolica, stupanj prednaprezanja, stupanj točnosti i dimenzije ugradnje prije zamjene ili sklapanja nove opreme.
Ključne značajke DLY linearnih vodilica
Nosivost u četiri-smjera
Struktura nosača bloka podržava opterećenje iz radijalnog, obrnuto-radijalnog i bočnog smjera, pomažući u održavanju stabilnog kretanja u vodoravnim, okomitim i bočnim-instalacijama.
Predopterećenje za veću krutost
Predopterećenje može pomoći u smanjenju zazora i poboljšanju krutosti kada oprema zahtijeva bolju stabilnost pozicioniranja ili veću otpornost na vibracije.
Glatka cirkulacija kugle ili valjka
Dostupne su različite strukture blokova kolica za glatko kretanje, nisko trenje i stabilno ponovljeno kretanje duž linearne vodilice.
Podrška za usklađivanje zamjene
Za projekte zamjene, DLY može pomoći provjeriti model bloka, širinu tračnice, dimenzije ugradnje, predopterećenje i stupanj točnosti prema vašem starom uzorku ili crtežu.
Kako odabrati pravi blok nosača linearne vodilice
1. Potvrdite seriju tračnica
Provjerite pripada li tračnica seriji HD, ED ili RD. Različite serije koriste različite strukture i dimenzije blokova.
2. Odaberite Square ili Flange Block
Kvadratni blokovi su kompaktni. Blokovi s prirubnicama pružaju širu montažnu površinu i lakše se postavljaju na ploče ili baze stroja.
3. Provjerite visinu ugradnje
Serija ED prikladna je za-opremu niskog profila. Serije HD i RD koriste se kada je potrebna veća krutost ili nosivost.
4. Potvrdite opterećenje i smjer momenta
Za duge prevjese, okomite osi ili bočne-postavljene tračnice provjerite zahtjeve za dinamičko opterećenje, statičko opterećenje i momentno opterećenje prije odabira modela.
5. Potvrdite točnost i predopterećenje
Stupanj točnosti i predopterećenje treba odabrati prema zahtjevima za točnost pozicioniranja, glatkoću rada i krutost stroja.
6. Pošaljite model ili crtež
Za zamjenu navedite broj modela, širinu tračnice, duljinu bloka, udaljenost otvora za montažu, stupanj točnosti i jasne fotografije.
Blok nosača linearne vodilice naspram bloka linearnog ležaja
Izvorni naziv proizvoda može se zamijeniti s običnim linearnim ležajnim blokovima. Donja tablica pojašnjava razliku za kupce koji uspoređuju kvadratne sustave vodilica sa sustavima okruglih osovina.
| Artikal | Blok nosača linearne vodilice | Blok linearnog ležaja |
|---|---|---|
| Odgovarajuća željeznica | Kvadratna linearna vodilica | Okruglo vratilo ili poduprto okruglo vratilo |
| Struktura kretanja | Kruženje kuglice ili valjka unutar bloka kolica | Linearna čahura ugrađena unutar aluminijskog ili čeličnog kućišta |
| Krutost | Veća krutost i bolja stabilnost pozicioniranja | Prikladno za općenito klizanje i lagano-do-srednje kretanje |
| Smjer opterećenja | Radijalni, obrnuti-radijalni i bočni smjerovi opterećenja | Uglavnom radijalno opterećenje na okruglom vratilu |
| Tipična uporaba | CNC strojevi, laserski strojevi, automatske osi, precizna oprema | 3D pisači, jednostavni sustavi vođenja, automatizacija svjetla i sklopovi okrugle osovine |
Nacrti dimenzija i tablice specifikacija
Detaljne dimenzije treba potvrditi u skladu s točnim modelom bloka kolica. Sljedeći izvorni DLY specifikacijski crteži zadržani su za provjeru modela i inženjersku referencu.
HDH-CA / HDH-HA kvadratni blok nosača linearne vodilice
Dimenzije bloka četverokutnih kolica HDH, nosivosti i informacije o usklađivanju tračnica.
HDW-CA / HDW-HA prirubnica linearne vodilice nosača
HDW blok kolica s prirubnicom sa širom montažnom površinom za ploče stroja i sklopove linearnog gibanja.
HDW-CB / HDW-HB blok prirubnice
HDW-CB i HDW-HB tablica specifikacija za raspored otvora za prirubnicu i provjeru opterećenja.
EDH-SA / EDH-CA-niskoprofilni nosač
EDH nisko{0}}profilni četvrtasti blok nosača za kompaktnu opremu i ograničen-prostor za ugradnju po visini.
EDW-SA / EDW-CA Niskoprofilni-prirubnički nosač
EDW blok kolica s prirubnicom kombinira manju visinu s lakšom montažom na kompaktne strukture stroja.
EDW-SB / EDW-CB-Blok kolica prirubnice s niskim profilom
Tablica specifikacija EDW-SB i EDW-CB za odabir kompaktnog bloka kolica s prirubnicom.
RDH-CA / RDH-HA valjak-Blok nosača linearne vodilice
RDH valjkasti-blok kolica za primjene koje zahtijevaju veću krutost i veću nosivost.
Referenca proizvoda serije
Za jasniji odabir modela, DLY također nudi zasebne ED, HD i RD klizne blok stranice. Slike ispod su zadržane kako bi prikazale glavne modele svake serije.
Nisko{0}}profilni blokovi nosača linearnih vodilica serije ED
HD serije Heavy-Blocks linearnih vodilica
Blokovi kolica s valjkastim linearnim vođenjem serije RD
Uobičajene aplikacije
Blokovi kolica s linearnim vođenjem koriste se tamo gdje je osi stroja potrebno stabilno vođenje, ponovljivo kretanje i veća krutost od sustava okruglog vratila.
| Primjena | Zašto se koristi blok nosača linearne vodilice | Preporučeni fokus |
|---|---|---|
| CNC strojevi | Podržava stabilno kretanje osi i krutost rezanja | Krutost, predopterećenje, stupanj točnosti, momentno opterećenje |
| Laserski strojevi | Omogućuje glatko putovanje za opetovano-kretanje velikom brzinom | Lakoća hoda, duljina tračnica, zaštita od prašine |
| Strojevi za pakiranje | Prikladno za često recipročno linearno kretanje | Vijek trajanja, podmazivanje, prostor za ugradnju |
| Oprema za automatizaciju | Vodiči za pozicioniranje, prijenos i rukovanje modulima | Vrsta bloka, širina tračnice, točnost i zamjenjivost |
| Precizni instrumenti | Pomaže u održavanju stabilnog linearnog-trenja | Nizak nivo buke, glatkoća, kompaktna struktura |
Zašto odabrati DLY linearne vodilice?
Dostupno više serija
Blokovi kolica serije HD, ED i RD podržavaju različite potrebe za standardnu visinu, ugradnju s niskim-profilom i veću-krutost valjkastih struktura.
Četvrtasti i prirubni tipovi
DLY isporučuje kvadratne i prirubničke blok strukture za pričvršćivanje kako bi odgovarale različitim montažnim pločama, bazama strojeva i rasporedima instalacija.
Usklađivanje tračnica i blokova
Za projekte zamjene i nove opreme, DLY može pomoći provjeriti širinu tračnica, veličinu bloka, udaljenost otvora, predopterećenje i zahtjeve točnosti.
Potpuna ponuda za linearno kretanje
DLY također isporučuje odgovarajuće linearne vodilice, kuglaste vijke, linearne osovine, linearne ležajeve i srodne pokretne komponente za sustave automatizacije.
Srodni proizvodi
Za precizniji odabir također možete provjeriti pojedinačne stranice kliznog bloka ED, HD i RD.
Često postavljana pitanja o blokovima nosača linearnih vodilica
Koja je razlika između bloka kolica linearne vodilice i tračnice linearne vodilice?
Linearna vodilica je fiksna tračnica postavljena na bazu stroja. Blok kolica linearne vodilice je pokretni blok koji se kreće duž tračnice i nosi pokretni stol, ploču ili komponentu stroja.
Kako mogu izabrati između četvrtastih i prirubničkih blokova kolica?
Kvadratni blokovi su kompaktniji i često se koriste tamo gdje je prostor za montažu ograničen. Prirubnički blokovi imaju širu montažnu površinu i lakše se postavljaju na ravne ploče ili baze stroja.
Koja je razlika između HD i ED blokova nosača?
Serija HD je standardna{0}}serija blokova linearnih vodilica za opće primjene visoke-krutoće. Serija ED je serija niskog-profila za kompaktne strojeve i strukture ograničene{4}}visine.
Kada bih trebao odabrati RD valjkaste-kolice?
Blokovi kolica-tipa RD prikladni su kada stroj zahtijeva veću krutost, veću nosivost i bolju otpornost na momentna opterećenja, kao što je teška{1}}precizna oprema i osovine alatnih strojeva.
Mogu li zamijeniti samo blok kolica bez zamjene tračnice?
Možda je moguće, ali prvo se moraju potvrditi serija tračnica, blok model, stupanj točnosti, predopterećenje i zamjenjivost. Za sigurniju zamjenu, pošaljite model tračnice i bloka ili jasne fotografije na DLY prije naručivanja.
Koji podaci su potrebni za ponudu?
Navedite model bloka kolica, širinu tračnice, vrstu bloka, količinu, stupanj točnosti, zahtjev za prednaprezanjem, duljinu tračnice ako je potrebno i informacije o primjeni.
Trebate li pomoć pri odabiru bloka nosača linearne vodilice?
DLY pošaljite svoju širinu tračnice, model kolica, dimenzije za ugradnju, zahtjeve za prednaprezanje, stupanj točnosti, količinu i primjenu. Naš tim može vam pomoći provjeriti odgovarajući HD, ED ili RD blok nosača linearnih vodilica prije ponude.
