Linearna osovina od 20 mm za linearne ležajeve i automatizirane sustave gibanja
Linearna šipka od 20 mm standardna je okrugla osovina koja se koristi s linearnim ležajevima, nosačima osovine i kliznim sklopovima u opremi za automatizaciju. Također se obično naziva linearna osovina od 20 mm, kromirana osovina od 20 mm, kaljena osovina od 20 mm ili glatka šipka od 20 mm, ovisno o primjeni i navikama kupnje.
DLY isporučuje linearne osovine od 20 mm izrađene od 45# visokougljičnog čelika ili čelika za ležajeve. Površina osovine može se očvrsnuti, polirati i kromirati kako bi se osiguralo glatko linearno kretanje, otpornost na habanje i bolja zaštita od hrđe u normalnim industrijskim okruženjima.
Ovaj se promjer često odabire za srednje{0}}sustave linearnog gibanja gdje osovine od 8 mm, 10 mm ili 12 mm možda neće pružiti dovoljnu krutost, dok osovine većeg promjera mogu zauzeti više prostora i povećati troškove. Pogodan je za CNC opremu, strojeve za pakiranje, uređaje za automatizaciju, klizne stolove, mjerne uređaje i zamjenske sklopove vratila.

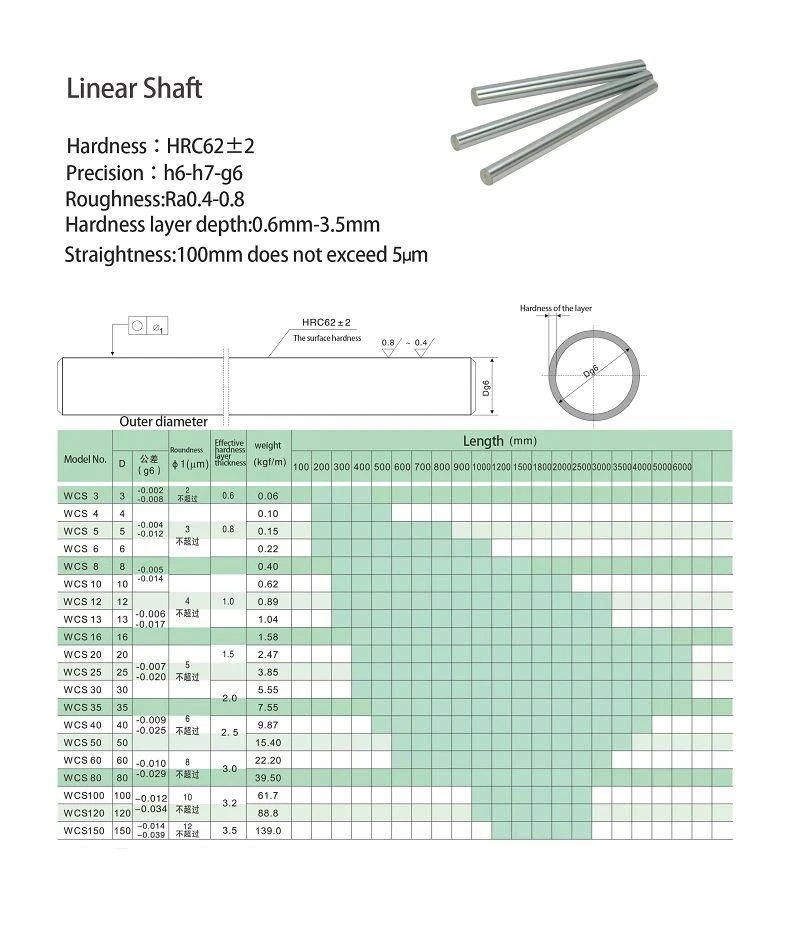

Brze specifikacije linearne šipke od 20 mm
Za linearnu šipku od 20 mm, najvažniji detalji pri kupnji su materijal osovine, tvrdoća površine, tolerancija vanjskog promjera, završna obrada površine, duljina rezanja i zahtjevi za obradu kraja. DLY može isporučiti standardna ravna vratila, kao i na-strojno obrađena vratila za izravnu montažu.
| Naziv proizvoda | 20 mm linearna šipka / 20 mm linearna osovina |
| Promjer | 20 mm |
| Mogućnosti materijala | 45# čelik s visokim udjelom ugljika / čelik za ležajeve |
| Površinska obrada | Površinsko kaljenje, poliranje i kromiranje |
| Tvrdoća osovine | Obično oko HRC 58 za kaljenu osovinu, ovisno o zahtjevima materijala i obrade |
| Chrome sloj | Dostupan s kromiranom površinom za zaštitu od hrđe i glatko klizanje |
| Duljina | Rezanje prema zahtjevu kupca, maksimalna duljina do 6000 mm |
| Završna obrada | Urezivanje navoja, bušenje na kraju osovine, radijalne rupe, utor za klin, utor za osigurač, skošenje i druga obrada-na temelju crteža |
| Odgovarajuće komponente | 20 mm linearni ležajevi, blokovi ležaja, nosači vratila i sklopovi poduprtih tračnica vratila |
| Pakiranje | Plastična vrećica s kartonskom ili drvenom kutijom, ovisno o veličini narudžbe i načinu dostave |
| Vrijeme isporuke | Narudžba uzorka obično 3-7 dana; masovna narudžba obično 7-30 dana, ovisno o količini i složenosti obrade |
Zašto je 20 mm uobičajeni linearni promjer osovine
Linearna osovina od 20 mm često se koristi kada je sustavu kretanja potrebna bolja krutost od vodilica malog-promjera, ali još uvijek zahtijeva kompaktnu strukturu. U usporedbi s manjim vratilima, promjer od 20 mm nudi veću otpornost na savijanje pod opterećenjem i pruža stabilniju kliznu površinu za linearne ležajeve.
Za proizvođače opreme ovaj je promjer praktičan jer se može koristiti u mnogim standardnim sklopovima ležaja i potpore. Dovoljno je velik za srednje{1}}automatizirano kretanje, a ipak ga je lako rezati, strojno obraditi, pakirati i zamijeniti tijekom održavanja.
Za dugotrajne primjene ili opterećenja koja mogu uzrokovati deformaciju osovine, mogu se uzeti u obzir i poduprte strukture osovine. DLY može pomoći potvrditi je li jednostavna okrugla osovina ili poduprti linearni sklop osovine prikladniji prema duljini hoda, smjeru opterećenja i prostoru za ugradnju.
Mogućnosti materijala: 45# visokougljični čelik i čelik za ležajeve
Materijal linearne šipke od 20 mm utječe na tvrdoću, otpornost na trošenje, ponašanje strojne obrade i cijenu. Za uobičajene industrijske sustave gibanja, čelik s visokim udjelom ugljika 45# naširoko je korištena opcija s dobrom čvrstoćom i praktičnom isplativošću. Pogodan je za opće strojeve za automatizaciju, klizne mehanizme i održavanje opreme.
Čelik za ležajeve često se odabire kada primjena zahtijeva bolju otpornost na trošenje i stabilnije klizne performanse s linearnim ležajevima. Prikladan je za sustave u kojima osovina radi često, ima ponavljano kretanje ili joj je potreban duži radni vijek uz odgovarajuće podmazivanje.
Prilikom odabira materijala, bolje je uzeti u obzir opterećenje, hod, radnu učestalost, okoliš i očekivani ciklus održavanja, a ne birati samo prema cijeni. DLY može proizvesti linearne osovine od 20 mm prema potrebnom materijalu, duljini i nacrtima obrade.
45# visokougljični čelik
Prikladno za redovitu industrijsku automatizaciju, klizne mehanizme, zamjenske osovine i primjene gdje je potrebno uravnotežiti cijenu i praktičnu mehaničku čvrstoću.
Čelik za ležajeve
Prikladno za primjene koje zahtijevaju veću otpornost na habanje, tvrđu površinsku izvedbu i glatko- dugotrajno kretanje s linearnim ležajevima.
Površinska obrada i klizna izvedba
Površina osovine izravno utječe na kretanje ležaja. Pravilno brušena, polirana i kromirana osovina pomaže u smanjenju trenja, podržava ravnomjernije linearno kretanje i poboljšava otpornost na površinsku hrđu. Za linearnu šipku od 20 mm, površina osovine mora biti čista, ravna i prikladna za kontakt s kuglicama ili čahurama linearnog ležaja.
Površinsko otvrdnjavanje poboljšava otpornost na trošenje, dok poliranje pomaže da se ležaj glatko kreće duž osovine. Kromirana oplata dodaje dodatni zaštitni sloj, koji je koristan za uobičajene industrijske radionice, opremu za pakiranje, strojeve za automatizaciju i opće mehaničke sklopove.
Ako se osovina koristi u prašnjavom, vlažnom ili visoko{0}}frekventnom radnom okruženju, također treba razmotriti podmazivanje i brtvljenje. Sama dobra površina vratila ne može zamijeniti pravilnu ugradnju, poravnanje i održavanje.
Prilagođeno rezanje i završna obrada
Mnoge linearne šipke od 20 mm ne koriste se kao obične šipke. Režu se i obrađuju prema strukturi opreme kupca, tako da se osovina može ugraditi neposredno nakon primitka robe. DLY podržava prilagođeno rezanje i obradu kraja osovine prema crtežima ili uzorcima.
Dostupna obrada uključuje strojnu obradu navoja, bušenje na kraju osovine, radijalno bušenje, obradu utora za klin, utor za osigurač, smanjeni promjer osovine, jednostruke ili višestruke ravnine i skošenje. Ove opcije strojne obrade često se koriste za fiksiranje, spajanje, pozicioniranje ili sprječavanje aksijalnog pomicanja u mehaničkim sklopovima.
Prilikom slanja upita navedite promjer osovine, ukupnu duljinu, materijal, potrebnu količinu, zahtjev za toleranciju, format crteža i sve posebne detalje obrade. Jasni crteži pomažu smanjiti vrijeme potvrde i izbjeći neusklađenost sklopa.
Uobičajene odgovarajuće komponente za linearnu osovinu od 20 mm
Linearna osovina od 20 mm obično se koristi zajedno s linearnim ležajevima, kućištima ležaja i nosačima osovine. Odgovarajuće komponente treba odabrati u skladu sa smjerom opterećenja, načinom postavljanja, raspoloživim prostorom i treba li osovini potporu pune-duljine.
Za jednostavne klizne sklopove, okrugla osovina od 20 mm može raditi s linearnim ležajevima unutarnjeg promjera od 20 mm ili blokovima linearnih ležajeva. Za sustave duljeg hoda, podržani sklopovi tračnica vratila mogu pomoći u smanjenju otklona i poboljšanju krutosti.
| Vrsta komponente | Funkcija | Napomena o odabiru |
|---|---|---|
| 20 mm linearni ležaj | Omogućuje klizno kretanje duž osovine | Potvrdite vrstu ležaja, smjer opterećenja i stanje podmazivanja |
| Blok linearnog ležaja | Kombinira ležaj i kućište za lakšu montažu | Korisno za kompaktne klizne platforme i uređaje za automatizaciju |
| Oslonac osovine | Učvršćuje krajeve osovine ili podupire položaj osovine | Provjerite udaljenost rupe za ugradnju i način stezanja osovine |
| Poduprta tračnica vratila | Podržava osovinu duž njezine duljine kako bi se smanjio otklon | Preporuča se za dulji hod ili veće zahtjeve krutosti |
Primjene linearne šipke od 20 mm
Linearna šipka od 20 mm koristi se u opremi koja zahtijeva vođeno linearno kretanje, stabilno klizanje i praktičnu montažu. Pogodan je i za novi dizajn stroja i za zamjenu tijekom održavanja kada je izvorna osovina istrošena, savijena ili oštećena.
CNC glodalice i strojevi za graviranje
Koristi se za vođeno kretanje u srednje{0}}linearnim kliznim strukturama.
Oprema za pakiranje i označavanje
Podržava opetovano linearno kretanje u kompaktnim sustavima automatizacije.
Automatizacija Klizni stolovi
Radi s linearnim ležajevima i blokovima ležaja za glatko kretanje.
Uređaji za mjerenje i kontrolu
Pruža stabilnu potporu osovine za male i srednje pokretne jedinice.
Popravak i održavanje
Može se koristiti kao zamjena osovine za postojeće sklopove linearnih ležajeva.
Prilagođeni pokretni sklopovi
Prikladno za učvršćenja, male strojeve i prilagođene mehaničke dizajne.
Kontrola kvalitete prije otpreme
Linearna osovina se mora pažljivo provjeriti jer mali problemi u promjeru, ravnosti ili stanju površine mogu uzrokovati buku ležaja, neravnomjerno klizanje ili skraćeni radni vijek. DLY kontrolira ključne stavke inspekcije prije otpreme u skladu sa zahtjevima narudžbe.
Za linearne šipke od 20 mm redoviti pregled može uključivati promjer osovine, stanje površine, duljinu rezanja, dimenzije obrade krajeva, zahtjeve za tvrdoćom, ravnost i zaštitu pakiranja. Za strojno obrađene osovine, dimenzije crteža i položaji navoja ili rupa također se potvrđuju prije isporuke.
Za projekte s posebnim zahtjevima tolerancije ili inspekcije, molimo dostavite tehnički crtež ili standard kvalitete prije proizvodnje. Ovo pomaže DLY potvrditi izvedivost i izbjeći nepotrebne prerade tijekom sastavljanja.
Kako potvrditi pravu linearnu šipku od 20 mm
Prije narudžbe korisno je potvrditi ne samo promjer osovine već i potpuno radno stanje. Osovina od 20 mm može izgledati jednostavno, ali pogrešna duljina, pogrešna tolerancija ili obrada kraja koji nedostaje mogu odgoditi sastavljanje.
| Informacije za pružanje | Zašto je važno |
|---|---|
| Promjer i duljina | Potvrđuje osnovnu veličinu osovine i zahtjeve za rezanje. |
| Materijal | Utječe na tvrdoću, otpornost na trošenje, cijenu i ponašanje strojne obrade. |
| Tip ležaja ili bloka | Pomaže u potvrdi pristajanja osovine i kliznih performansi. |
| Crtež završne obrade | Potreban za narezivanje navoja, bušenje, utor za klin, utore ili posebne krajeve osovine. |
| Primjena i stanje opterećenja | Pomaže u određivanju je li bolja struktura obične osovine ili poduprte osovine. |
| Plan količine i isporuke | Podržava točniju ponudu, raspored proizvodnje i način pakiranja. |
FAQ O linearnoj šipki od 20 mm
P: Za što se koristi linearna šipka od 20 mm?
O: Linearna šipka od 20 mm koristi se kao osovina za vođenje linearnih ležajeva, blokova ležajeva i kliznih sklopova. Obično se koristi u strojevima za automatizaciju, CNC opremi, strojevima za pakiranje, uređajima za inspekciju i prilagođenim mehaničkim sustavima kretanja.
P: Može li DLY izrezati linearnu osovinu od 20 mm na prilagođenu duljinu?
O: Da. DLY može rezati linearne osovine od 20 mm prema potrebnoj duljini. Maksimalna duljina može doseći do 6000 mm. Za posebne duljine ili duge osovine, način pakiranja i otpreme treba potvrditi prije naručivanja.
P: Mogu li se krajevi osovine obraditi prema crtežima?
O: Da. DLY podržava obradu krajeva osovine kao što su narezivanje navoja, bušenje, utor za klin, utor za osigurač, radijalne rupe, ravnine i skošenje. Molimo dostavite crteže ili uzorke kako bi se dimenzije obrade mogle potvrditi prije proizvodnje.
P: Koji materijal trebam odabrati za linearnu osovinu od 20 mm?
O: 45# čelik s visokim udjelom ugljika prikladan je za mnoge opće industrijske primjene. Čelični ležaj je prikladniji kada primjena zahtijeva bolju otpornost na habanje i stabilnije dugoročne-klizne performanse. Konačni izbor trebao bi se temeljiti na opterećenju, učestalosti kretanja, okolišu i proračunu.
P: Je li linearna šipka od 20 mm kromirana?
O: DLY može isporučiti kromirane linearne šipke od 20 mm. Kromiranje pomaže u poboljšanju zaštite od hrđe i performansi klizanja površine u uobičajenim industrijskim okruženjima. Prije narudžbe provjerite posebne zahtjeve za-antikorozije.
P: Kada bih trebao odabrati poduprtu osovinu umjesto obične osovine od 20 mm?
O: Ako je osovina dugačka ili opterećenje može uzrokovati savijanje, poduprta struktura osovine može biti prikladnija. Potpomognute tračnice osovine pružaju kontinuiranu potporu duž osovine i pomažu u poboljšanju krutosti za sustave dužeg hoda.
P: Koje su informacije potrebne za ponudu?
O: Molimo navedite promjer, duljinu, materijal, količinu, površinsku obradu, zahtjev za toleranciju, crtež krajnje strojne obrade i pojedinosti o primjeni. Ako su potrebni odgovarajući ležajevi ili oslonci, također podijelite strukturu sklopa ili popis dijelova.
P: Koje je vrijeme isporuke?
O: Narudžbe uzoraka su obično 3-7 dana. Skupne narudžbe obično traju 7-30 dana, ovisno o količini, materijalu, duljini, složenosti strojne obrade i zahtjevima za pakiranje.
Kontaktirajte DLY za odabir linearne osovine od 20 mm
Ako trebate linearnu šipku od 20 mm za linearne ležajeve, oslonce vratila, CNC opremu, strojeve za pakiranje ili prilagođene sklopove automatizacije, DLY vam može pomoći potvrditi materijal, duljinu, površinsku obradu i detalje strojne obrade prema vašem crtežu ili aplikaciji.
Za bržu ponudu pošaljite promjer osovine, ukupnu duljinu, količinu, zahtjeve za materijalom, nacrt strojne obrade i sve odgovarajuće informacije o ležaju ili potpori.
