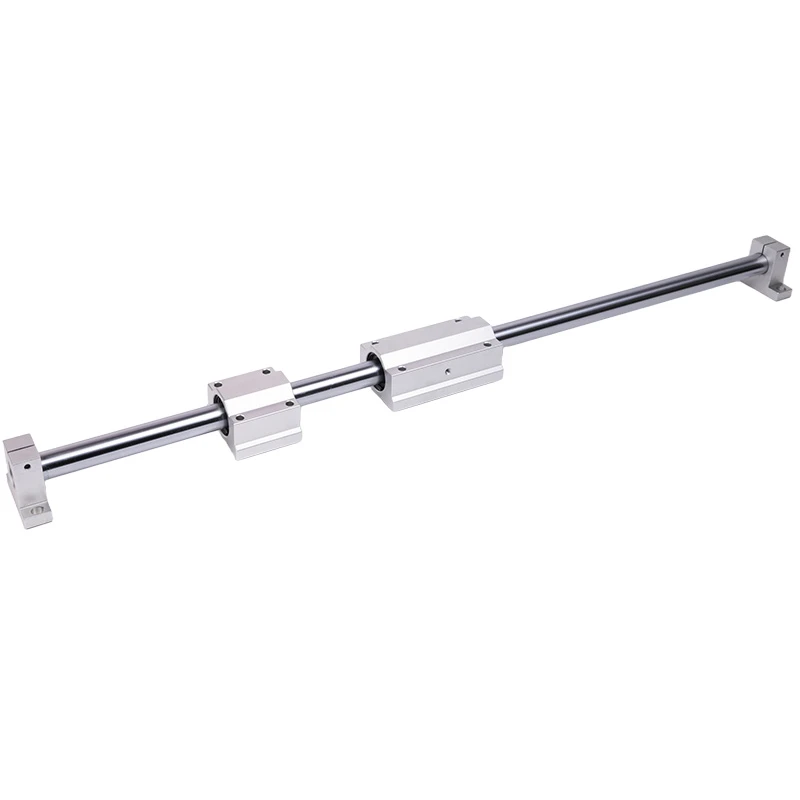

DLYWDCS25 25mm linearna osovinaje čvrsta precizna osovina proizvedena od čelika za ležajeve GCr15. Njegova ojačana, brušena i kromirana površina pruža glatku radnu površinu-otpornu na habanje za linearne ležajeve LM25UU i druge sklopove linearnih ležajeva s provrtom od 25 mm.
WDCS25 ima nominalni promjer od 25 mm, toleranciju osovine g6, tvrdoću HRC62±2 i hrapavost površine Ra0,4–0,8 μm. DLY isporučuje standardne duljine, izrezane-na-osovine i-nacrtane krajnje strojne obrade za opremu za automatizaciju, klizne stolove, učvršćenja i zamjenske projekte.
WDCS25 25mm značajke linearne osovine
- GCr15 ležajni čelik:pruža prikladan osnovni materijal za ojačanu preciznu linearnu ležajnu osovinu.
- Tvrda kromirana površina:poboljšava površinsku otpornost na trošenje i pomaže u zaštiti osovine tijekom normalnog skladištenja i rada.
- g6 tolerancija promjera:odstupanje promjera WDCS25 kontrolira se od -0,007 do -0,020 mm.
- Brušena i polirana trkaća površina:Hrapavost Ra0,4–0,8 μm podržava glatko kretanje s kompatibilnim linearnim ležajevima.
- Čvrsta konstrukcija osovine:pogodan za konvencionalne sklopove vratila bez potpore, učvršćenja i pomoćne mehanizme za vođenje.
- Strojna obrada po narudžbi:rezanje, navojne rupe, vanjski navoji, radijalne rupe, utori, skošenja i stepenasti krajevi mogu se proizvesti iz crteža.
Specifikacije linearne osovine WDCS25 25mm
| Specifikacija | Referenca WDCS25 | Odabir Značenje |
|---|---|---|
| Model | WDCS25 | Čvrsto kromirano linearno vratilo od 25 mm |
| Nazivni promjer D | 25 mm | Za kompatibilne linearne ležajeve i nosače od 25 mm |
| Tolerancija | g6 | Kontrolirano pristajanje vratila za linearni hod ležaja |
| Gornje odstupanje | −0,007 mm | g6 dimenzijsko ograničenje za WDCS25 |
| Donje odstupanje | −0,020 mm | g6 dimenzijsko ograničenje za WDCS25 |
| Oblina | Manje od ili jednako 5 μm | Referentna vrijednost okruglosti za osovinu od 25 mm |
| Učinkovit otvrdnuti sloj | 1,5 mm | Referentna efektivna dubina kućišta |
| Tvrdoća | HRC62±2 | Očvrsnuta površina za ponovljeni hod ležaja |
| Hrapavost površine | Ra0,4–0,8 μm | Brušena i polirana kontaktna površina ležaja |
| Ravnost | Manje od ili jednako 5 μm / 100 mm | Referentna vrijednost za provjeru osovine na kratkom dijelu |
| Težina | Otprilike . 3.85 kg/m | Korisno za procjene težine pošiljke i montaže |
Gornje vrijednosti su reference kataloga WDCS25. Potvrdite potrebnu duljinu, detalje strojne obrade i zahtjeve za inspekciju prije proizvodnje.
Standardne duljine linearne osovine od 25 mm
WDCS25 dostupan je u sljedećim kataloškim standardnim duljinama. Opskrba -na-duljinu također se može dogovoriti prema količini narudžbe i zahtjevima strojne obrade.
| Model | Promjer | Standardne duljine kataloga | Izgradnja |
|---|---|---|---|
| WDCS25 | 25 mm | 400, 500, 600, 700, 800, 900, 1000, 1200, 1500, 1800, 2000, 2500, 3000, 3500, 4000 i 5000 mm |
Čvrsto |
Dulje ili posebno obrađene osovine treba potvrditi prema zahtijevanoj ravnosti, načinu pakiranja, uvjetima transporta i konačnoj strukturi ugradnje.
Česta pitanja o linearnoj osovini od 25 mm
P: Koji ležaj odgovara linearnoj osovini od 25 mm?
O: LM25UU je uobičajeni odgovarajući linearni ležaj. Ostali otvoreni ležajevi, ležajevi s prirubnicom ili ležajevi s kućištem također mogu koristiti provrt od 25 mm, ali struktura ležaja i dimenzije ugradnje moraju se provjeriti zasebno.
P: Koja je tolerancija promjera WDCS25?
O: WDCS25 vratilo koristi g6 toleranciju. Njegovo gornje odstupanje u katalogu je −0,007 mm, a donje odstupanje je −0,020 mm.
P: Je li linearna osovina od 25 mm tvrdo kromirana?
O: Da. WDCS25 je kaljena, brušena i tvrdo kromirana GCr15 linearna osovina. Ako je potreban drugačiji materijal ili stanje površine, to treba posebno navesti u upitu.
P: Može li DLY izrezati osovinu od 25 mm na prilagođenu duljinu?
O: Da. DLY može osigurati standardne kataloške duljine ili izrezati osovinu na potrebnu gotovu duljinu. Obrada kraja također se može dovršiti prema crtežu.
P: Trebam li koristiti čvrstu osovinu od 25 mm ili podržanu okruglu tračnicu?
O: Čvrsta WDCS25 osovina prikladna je za konvencionalne okrugle-sklopove osovine. Za duži raspon ili strukturu koja treba kontinuiranu donju potporu, okrugla tračnica podržana SB25 ili TB25 može pružiti bolju otpornost na deformaciju.
Zatražite ponudu za WDCS{0}}mm linearnu osovinu
Pošaljite DLY potrebnu duljinu vratila, količinu, model ležaja i nacrt obrade. Potvrdit ćemo podatke o opskrbi i obradi WDCS25 prije ponude.
