Opis proizvoda

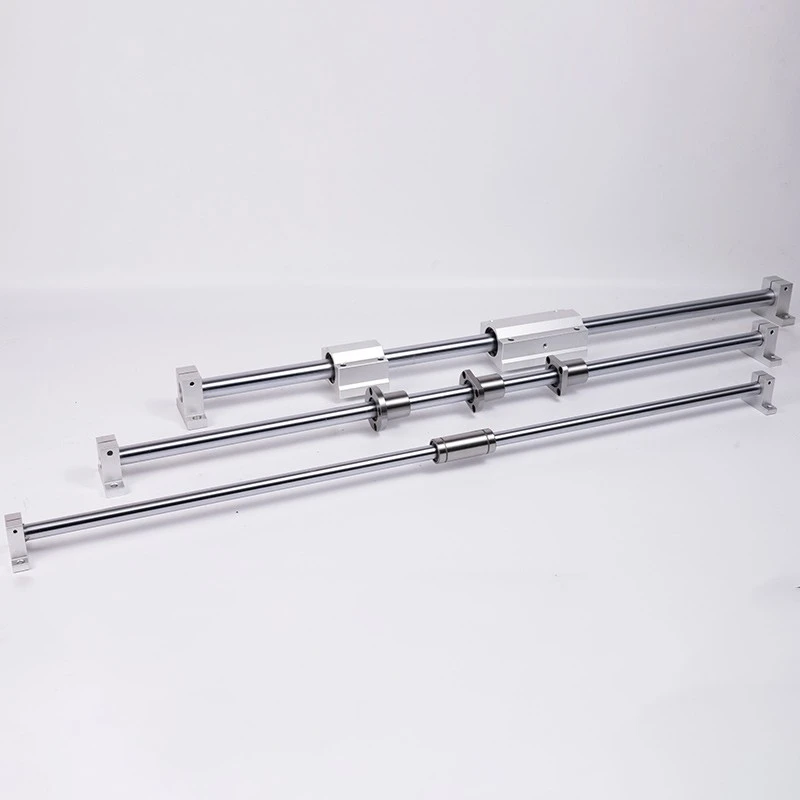

Osovine linearnih tračnica DLY koriste se kao osovine vodilice u sustavima linearnih ležajeva, kliznim platformama, uređajima za automatizaciju i sklopovima okvira strojeva. Pružaju očvrsnutu i uglačanu radnu površinu za linearne ležajeve, pomažući da pokretni dio glatko putuje po fiksnoj putanji vodilice.
Zatražite ponudu za osovinu linearne tračnice
Tehničke reference za narudžbe vratila linearnih tračnica
| Artikal | Dostupne / Referentne informacije |
|---|---|
| Naziv proizvoda | Osovina linearne tračnice / osovina linearne vodilice / tračnica osovine za linearni ležaj |
| Mogućnosti materijala | Čelik za ležajeve i visoko{0}}ugljični čelik uobičajene su opcije; mogu se raspravljati o opcijama od nehrđajućeg čelika za posebna okruženja. |
| Površinski | Očvrsnuta, brušena i polirana površina za hod ležaja; kromirane -opcije dostupne ovisno o modelu. |
| Referenca tvrdoće | Čelik za ležaj HRC62±2; visoko-ugljični čelik HRC60±2 kao interni referentni raspon. |
| Mogućnosti preciznosti | g6 ili h7 ovisno o pristajanju ležaja i zahtjevima primjene. |
| Duljina | Dostupno je rezanje standardne duljine; ekstra{0}}narudžbe ili narudžbe posebne dužine treba zasebno potvrditi. |
| Usklađeni dijelovi | Linearni ležajevi, kućišta ležaja, nosači vratila, SBR/TBR poduprte tračnice i povezane komponente linearnog gibanja. |
Pitajte DLY da preporuči strukturu
Obrasci za opskrbu osovinom za uobičajene linearne tračnice
| Obrazac za opskrbu | Najbolje koristiti kada |
|---|---|
| Osovina gole linearne tračnice | Kupac već ima ležajeve, potporne blokove ili postojeću konstrukciju stroja. |
| Osovina + linearni ležaj | Kupac želi izbjeći neusklađenost između promjera osovine i unutarnjeg promjera ležaja. |
| Osovina + oslonci osovine | Osovina mora biti fiksirana na oba kraja ili montirana u jednostavnu strukturu vodilice. |
| Poduprta tračnica vratila | Hod je dulji ili se osovina može saviti pod opterećenjem, pa se preporučuje aluminijska potporna tračnica. |
| Prilagođeni strojno izrađeni set osovina | Osovina zahtijeva rupe, navoje, ravne površine, utore ili stepenaste krajeve za ugradnju. |
Savjeti za kupce pri odabiru
Ako je vaša udaljenost putovanja kratka, a opterećenje malo, gola osovina s linearnim ležajevima može biti dovoljna. Ako je hod dulji ili ležaj nosi bočno opterećenje, poduprta konstrukcija tračnice obično je stabilnija. Pošaljite duljinu osovine, smjer opterećenja i raspored ležaja u DLY, a mi vam možemo pomoći u provjeri odgovarajuće strukture.
Prilagođena obrada za izravnu instalaciju
Za OEM strojeve, zamjenu prilikom održavanja i ponovljene radove montaže, osovina često treba više od jednostavnog rezanja. DLY može obraditi krajeve vratila i elemente za montažu prema vašem crtežu.
Radijalne rupe i aksijalne rupe s navojem mogu se obraditi kada je osovinu potrebno učvrstiti vijcima ili spojiti s drugim dijelovima.
Montažne rupe
Stepenaste osovine na jednom-kraju ili na oba-kraja pomažu pri usklađivanju ležajeva, spojnica, potpornih blokova ili posebnih položaja za montažu.
Stepenasti krajevi
Vanjski navoji, unutarnji navoji, žljebovi, ravni dijelovi i stilske značajke-utora mogu se citirati iz crteža.
Navoji i utori
Zatražite trošak strojne obrade
Scenariji primjene
Osovine s linearnim tračnicama naširoko se koriste u strojevima gdje je potrebno jednostavno, glatko i ekonomično ravno-kretanje. Ispravna osovina, ležaj i raspored potpore mogu poboljšati stabilnost kretanja i smanjiti probleme pri instalaciji.
Koristi se u push{0}}pull mehanizmima, kontrolnim uređajima, stolovima za pozicioniranje i ponavljajućim klipnim strukturama.
Uređaji za automatizaciju
Prikladno za pomoćne jedinice za vođenje, klizne graničnike, pomicanje zaštitnih poklopaca i lagane-do-srednje strukture vođenja.
CNC i strojevi za obradu drveta
Koristi se u prijenosnim jedinicama, pozicioniranju proizvoda, mehanizmima za hranjenje i kompaktnim modulima za kretanje.
Oprema za pakiranje i rukovanje
Zašto odabrati DLY?
DLY je izvorni proizvođač komponenata za linearno kretanje. Za kupce u inozemstvu to znači da jedan dobavljač može podržavati osovine linearnih tračnica, usklađene ležajeve, nosače osovina, potpomognute tračnice, profilne linearne vodilice i kuglaste navrtnje.
Za distributere i graditelje strojeva
DLY može podržati standardnu kupnju zaliha, ponovljene narudžbe-dužine, obradu osovine-na temelju crteža i odgovarajuću opskrbu komponentama. To pomaže smanjiti neusklađenost modela i olakšava buduće zamjenske narudžbe.
Razgovarajte o veleprodajnoj nabavi
Često postavljana pitanja
P: Može li DLY isporučiti ležajeve zajedno s osovinom?
O: Da. DLY može uskladiti linearne ležajeve, kućišta ležaja i potporne dijelove prema promjeru osovine i načinu ugradnje.
P: Mogu li naručiti osovine linearne tračnice prilagođene duljine?
O: Da. Dostupno je rezanje standardne duljine. Posebne velike duljine ili stroge zahtjeve tolerancije treba potvrditi prije narudžbe.
P: Kada trebam odabrati poduprtu osovinsku šinu?
O: Ako je osovina dugačka, nosi bočno opterećenje ili se može saviti tijekom pomicanja, poduprta tračnica osovine kao što je SBR ili TBR može pružiti bolju krutost.
P: Možete li obraditi rupe, utore ili navoje?
O: Da. DLY može pružiti radijalne rupe, aksijalne rupe s navojima, stepenaste osovine, žljebove, navoje i drugu obradu-temeljenu crtanjem.
Trebate osovinu linearne tračnice za svoj sklop?
Pošaljite svoj promjer osovine, duljinu tračnice, model ležaja, količinu i crtež. DLY vam može pomoći potvrditi trebate li golu osovinu, odgovarajući set ležajeva, potpomognutu tračnicu ili prilagođeno strojno obrađeno vratilo.
